Dynamische Blöcke definieren

In IBSCAD können Sie nicht nur die in AutoCAD definierten Dynamischen Blöcke verwenden, mit IBSCAD können Sie auch Dynamische Blöcke definieren.

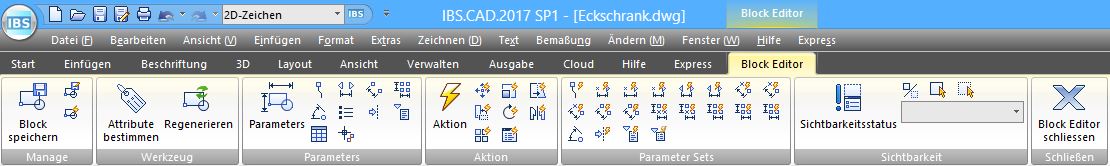

Im Blockeditor finden Sie alle dazu notwendigen Werkzeuge.

Hier können Sie Blöcke erstellen und bereits erstellten Blöcken dynamische Eigenschaften zuordnen.
Dabei wird zunächst ein Parameter definiert, und dann dem Parameter eine entsprechende Aktion zugewiesen.

„Normale“ Blöcke können beim Einfügen nur begrenzt variiert werden.
Lediglich der Einfügepunkt, sowie der Drehwinkel und der Skalierfaktor kann beim Einfügen festgelegt werden.

Dynamische Blöcke werden genauso eingefügt wie normale Blöcke,

Wenn Sie zum Beispiel einen runden Tisch mal mit 2, mit 3, mit 4 oder mit 5 Stühlen benötigen,
dann können Sie das mit dynamischen Blöcken lösen.

Anstatt 4 statische Blöcke zu definieren, erstellen Sie einen dynamischen Block in 4 verschiedenen Konfigurationen.
Nach dem Einfügen können Sie über den entsprechenden Griff an der Blockreferenz eine Drop-down-Liste ausklappen,
in der Sie dann die Anzahl der Stühle auswählen.

Sie haben eine konkrete Anwendung für Dynamische Blöcke und möchten mehr darüber wissen ?
Sprechen Sie uns an: info@ibscad.de

Zeichnung sperren

Mit der Funktion „Zeichnung sperren“ können Sie Teile einer Zeichnung zu einem Objekt zusammenfassen.
Dieses Objekt kann dann in sich nicht mehr verändert werden, es kann nur noch als Ganzes gelöscht, verschoben, gedreht,…werden.
Mit „Zeichnung sperren“ können Sie so verhindern, daß Änderungen an Teilen der Zeichnung vorgenommen werden,
z.B. wenn Sie die DWG an externe Partner versenden müssen.

Sobald die gesperrte Zeichnung gespeichert wurde, kann das Sperren nicht mehr rückgängig gemacht werden.
Sie sollten deshalb unbedingt eine Kopie Ihrer Zeichnung erstellen, bevor Sie die Sperrung durchführen.

Sie finden die Funktion im Ribbon-Tab „Express“ – Gruppe „Zeichnung“
bzw. im Pulldown-Menü „Express“ – Zeichenwerkzeuge.

Dynamische Befehlszeile: Klickbare Optionen

Dynamische Befehlszeile
Statuszeile

Wenn der Schalter „DYN“ in der Statuszeile gedrückt ist, wird die Dynamische Befehlszeile standardmäßig immer oben in der Mitte des Zeichenbereiches
angezeigt (unter dem Ribbon). Sie können hier die Befehlsoptionen direkt klicken, anstatt sie durch Tastatureingabe oder durch das Kontextmenü der rechten Maustaste aufzurufen.

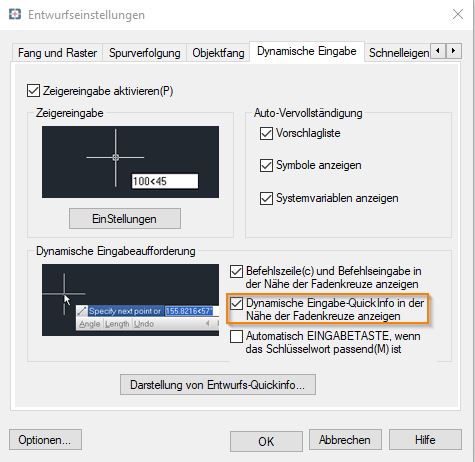

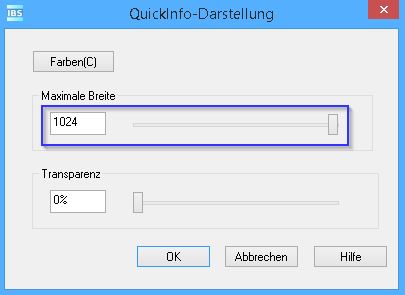

Wenn Sie in der Dialogbox „Entwurfseinstellungen“ – Register „Dynamische Eingabe“ – die im Screenshot orange markierte Checkbox aktivieren,
so wird die Dynamische Befehlszeile neben dem Fadenkreuz angezeigt.

Die statische Befehlszeile (unten) könnte man auch ausschalten (STRG+9), allerdings werden dort u.a. auch die Meßergebnisse (Abstand messen, Fläche messen, etc.) angezeigt.
Mit Funktionstaste F2 kann man dazu aber das Befehlsfenster einschalten und anschließend wieder ausschalten. Nun – es ist wohl Geschmackssache.

Objekte brechen

Die Funktion „Objekte brechen“ ist eine nützliche Erweiterung des Befehls „Bruch“ (br) bzw. „An Punkt brechen“, die es schon seit jeher in IBSCAD und auch in AutoCAD gibt.
Mit dieser neuen IBSCAD-Funktion können Sie nun viele Brüche auf einmal erzeugen.

Block brechen

Mit dieser innovativen Funktion können Sie Objekte durch eine Blockreferenz brechen oder abdecken. Denken Sie zum Beispiel an das Einfügen von Schiebereglern, Ventilen, etc. in Rohrleitungsplänen, oder das Einsetzen von Fenstern und Türen in Architektur-Grundrissen.
